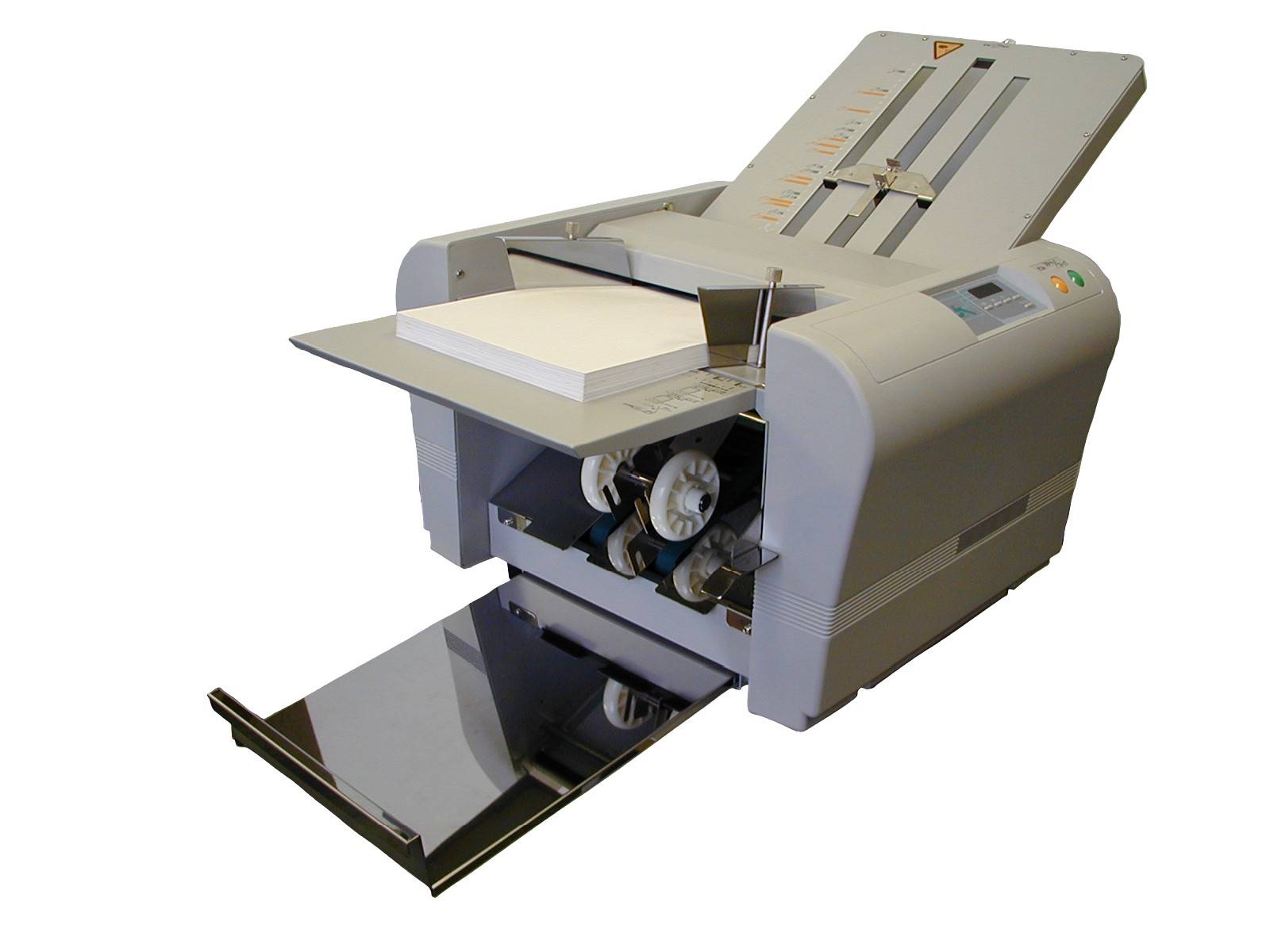

Инструкция для фальцовщиков F-30N/F-25N/F-15N

Инструкция для фальцовщиков F-30N/F-25N/F-15N
заказать

Скачать инструкцию

Техника безопасности

Опасно

  • При использовании изделия в ненормальных условиях, например при сильном нагревании аппарата, выделении дыма, странного запаха, может возникнуть возгорание или поражение электрическим током. Немедленно выключите питание, а затем выдерните шнур питания из электрической розетки. После это7го проконсультируйтесь со своим официальным дилером.
  • Не переделывайте данный аппарат. В противном случае может возникнуть возгорание или поражение электрическим током
  • Не снимайте защитный экран с машины. В противном случае Вы можете быть поражены электрическим током или получить иную травму.
  • Не присоединяйте и не отсоединяйте кабель питания от электрической розетки мокрыми руками, иначе Вы можете быть поражены электрическим током.
  • Проведите кабель питания в безопасном месте. При повреждении, обрыве или перетирании кабеля может возникнуть пожар или поражение электрическим током. Кабель может быть повреждён под воздействием тяжёлых предметов или при сильном сгибании.
  • Ничего не кладите на аппарат. В случае пролива жидкости или попадания посторонних предметов внутрь изделия может возникнуть пожар.
  • Используйте аппарат при напряжении 110-120 вольт переменного тока или 220-240 вольт с частотой тока от 50 до 60 Гц. При использовании изделия при пониженном или повышенном напряжении может возникнуть пожар или поломка машины, то же самое может произойти и в случае частоты тока ниже или выше допустимого диапазона частот, указанного выше.
  • Убедитесь в том, что аппарат заземлён. Это поможет предотвратить поражение электрическим током в случае повреждения изоляции проводов
  • При обнаружении таких отклонений, как сильное нагревание кабеля питания, выделение странного запаха, немедленно выключите питание и выдерните шнур из электрической розетки. После этого свяжитесь с официальным дилером.
  • При попадании постороннего предмета внутрь аппарата, немедленно выключите питание и выдерните шнур из электрической розетки. После этого свяжитесь с официальным дилером.
  • При приближении грозы, выдерните шнур питания из электрической розетки для предотвращения возгорания или короткого замыкания, вызванных ударом молнии. грозовым разрядом.

Внимание

  • Следите за тем, чтобы волосы, галстуки или цепочки не обмотались вокруг привода барабана, это может повлечь за собой серьезные травмы.
  • Не ставьте машину на непрочное место, такие как шатающаяся подставка или неровный пол. В противном случае машина может перевернуться и разбиться, что повлёчёт за собой серьёзные травмы.
  • Не ставьте изделие на влажную или мокрую поверхность. В противном случае может возникнуть пожар или поражение электрическим током.
  • Убедитесь в том, что шнур питания отсоединён от розетки прежде чем браться за вилку. Если штепсельная вилка не отсоединена от розетки, то, взявшись за шнур, Вы можете получить удар электричеством или спровоцировать возникновение пожара.
  • Убедитесь в том, что штепсельная вилка отсоединена от электрической розетки перед тем, как передвигать аппарат. В противном случае Вы можете повредить шнур, что повлечёт за собой возникновение пожара или поражение электрическим током.
  • Для собственной безопасности убедитесь в том, что штепсельная вилка отсоединена от электрической розетки в то время, как машина не используется на время продолжительных праздников или по каким-либо другим причинам.

Порядок работы

Включение

  1. Вставьте вилку в розетку.
  2. Включите машину.

Установка положения фальца бумаги

* В случае единичного сгиба, все размеры бумаги должны быть выставлены в положение “ALL SIZES”. Если при единичном сгибании бумага сминается или скомкивается, переместите ограничительную планку до тех пор, пока она не упрётся в кнопку настройки ограничителя.

Настройка наклона выброса

) При проведении второго фальцевания (для двойного сгиба, письма. зигзага) установите его в крайнее нижнее положение (убедитесь в том, что он установлен в крайнее нижнее положение). * Если он установлен в верхнее положение, возможно «зажёвывание» бумаги, как правило последнего листа, так как разделитель бумаги и резиновое покрытие валика подачи бумаги будут забиты бумагой.

Настройка наклона выброса.

Переключите переключатель настройки наклона выброса вправо, если нижняя сторона фальцуемой бумаги наклонена вправо. Переключите переключатель влево, если нижняя кромка бумаги склоняется влево. * В других случаях единичного сгибания расположите сгибаемую бумагу лицевой стороной вниз на лоток 1 и настройте наклон выброса бумаги

Начало фальцевания.

  1. Нажмите кнопку Start/Stop. После этого машина начнёт процесс фальцевания листа за листом. Снова нажмите кнопку Start/Stop во время работы машины, после чего она прекратит работу. * Счётчик продолжает отсчитывать листы. Если Вам необходимо обработать только определённое количество листов, нажмите кнопки1000, 100 или 10 для выбора необходимого количества листов. После этого загорится индикатор включения Режима убывания. При нажатии кнопки Clear/Reset, загорится 0 и будет включён режим нарастания. (только для модели F30N/F-15N) * Если используется отпечатанная бумага, обрабатывайте её только после того, как высохнут чернила. В противном случае, резиновое покрытие валика подачи бумаги, разделитель бумаги и другие элементы будут загрязнены чернилами, что повлечёт за собой определённые неполадки. * При застревании бумаги во время подачи Включите машину нажатием кнопки Start/Stop Загорятся символы Lo50 или Lo60 (L для модели F-25N), после чего увеличится номер тома бумаги, готовой к подаче. * При фальцевании бумаги малых размеров (А6 и В7) рекомендуется дублировать подачу бумаги. Включите машину нажатием кнопки Test. Загорятся символы Sh50 или Sh60 (S для модели F-25N), после чего уменьшится номер тома бумаги, готовой к подаче. Оба номера томов будут сброшены при выключении машины. * В нижеперечисленных условиях машина будет автоматически прекращать подачу бумаги. * Нажмите кнопку Clear/Reset для сброса всех данных после устранения неполадки.
  2. Для прекращения подачи бумаги. Нажмите кнопку STOP для прекращения подачи бумаги в процессе работы машины.
  3. Устранение заедания бумаги. Если происходит заедание бумаги, немедленно выключите машину и выньте смятые листы. При наматывании листов на фальцевальный валик или другие элементы, их можно легко удалить снятием лотков 1 и 2. * При открытой крышке валика машина автоматически прекратит работу.
  4. Специальное фальцевание (Поперечное фальцевание) * Это стандартная функция для машины F-30N. * Она очень удобна при фальцевании бумаги больших форматов, таких как А3 и В4, и даже позволяет свернуть их до размеров стандартного конверта. <Например> При одинарном фальцевании и двойном фальцевании (это также возможно при фальцевании конвертов и загзагом), данная операция будет выполнена очень качественно при выполнении двойного фальцевания, если сначала было выполнено одинарное фальцевание. * Прорисуйте первый сгиб от руки. * аккуратно сложите бумагу прежде чем положить её на лоток подачи бумаги.
    1. Положите одинарно сфальцованную бумагу на лоток подачи и зафиксируйте её правым и левым направляющими лотками.
    2. Зафиксируйте правый и левый винты направляющих лотков таким образом, чтобы они касались краёв подаваемой бумаги.
    3. Поднимите лоток подачи бумаги. * Вручную проверните резиновый ролик подачи бумаги так, чтобы передний край первого листа коснулся валика подачи бумаги и выдвинулся на 1 см вперёд. Использование бумаги sarashi предотвратит ошибки при подаче бумаги.
    4. Установите ограничитель на лотках 1 и 2 на нужную позицию.
    5. Нажмите кнопку Start/Stop и проверьте положение фальца. После подачи первого листа нажмите кнопку Start/Stop и проверьте положение фальца. * Наилучшую настройку положения фальца можно сделать при помощи кнопки точной настройки.
    6. Нажмите кнопку Start/Stop после проверки положения фальца, после чего машина начнёт процесс фальцевания.

Обслуживание

  • Перед очисткой машины убедитесь в том, что электропитание выключено и выньте вилку шнура из розетки.
  • Если машина не используется, установите на неё защитный кожух для предотвращения попадания пыли, кусочков бумаги и т.д., собирающихся на валиках фальца.
  • Если кусочки бумаги, чернила и т.д. скопились на валиках фальца, это может стать причиной таких неполадок, как заедание бумаги или неправильное фальцевание. Для предотвращения этого периодически очищайте валики следующим образом:
    1. Снимите лотки 1 и 2.
    2. Очистите поверхность валиков фальца, используя комплект очистки для удаления пыли или чернильных пятен.
  • Если кусочки бумаги, чернила и т.д. скопились на резиновом валике подачи бумаги и на разделителе бумаги, процесс её подачи может проходить неправильно или произойдёт заедание или сдвиг бумаги. для предотвращения этого периодически очищайте их следующим образом:
    1. Очистите поверхность резинового валика подачи бумаги, валиков фальца используя комплект очистки для удаления пыли или чернильных пятен.
    2. Переместите вперёд ось валика подачи бумаги так, как показано на рисунке справа вверху, затем очистите ось.
  • Расходные материалы.
    1. Резиновый валик подачи бумаги, резиновый ограничитель, разделитель подачи бумаги являются расходными материалами для данной машины.
    2. Валики фальца рассчитаны на работу в течение 6 месяцев.

Устраниение неисправностей

Неисправность Возможная причина Принимаемые меры
Бумага не подаётся(заела) Бумага только что отпечатана Не укладывайте бумагу плотной стопкой или заправляйте её только после высыхания чернил.
Чернильные пятна на разделителе бумаги Очистите разделитель подачи бумаги, используя комплект очистки.
Чернильные пятна на резиновом ролике подачи бумаги. Удалите кусочки бумаги или чернильные пятна с валика подачи бумаги, используя комплект очистки.
Разделитель бумаги изношен Замените разделитель бумаги.
Не достаточно загруженной пачки бумаги. Если пачки бумаги на лотке подачи недостаточно, она не будет подаваться до того, как переключатель определения бумаги не будет установлен. Заправляйте 20 листов и больше.
Машина не работает даже после нажатия кнопки Start/Stop. Произошло заедание бумаги в машине. Снимите лотки 1 и 2 и удалите бумагу из аппарата.
Бумага сминается Используемая бумага только что отпечатана. Не укладывайте бумагу плотной стопкой или заправляйте её только после высыхания чернил.
Чернильные пятна на разделителе бумаги. Очистите разделитель подачи бумаги, используя комплект очистки.
Чернильные пятна на валике подачи бумаги. Удалите кусочки бумаги или чернильные пятна с валика подачи бумаги, используя комплект очистки.
Отчистите чернильные пятна с четырёх валиков фальца, используя комплект очистки.
Лотки 1 и 2 установлены неправильно. Переставьте лотки.
Произошло заедание бумаги на лотках 1 и 2. Снимите лотки 1 и 2 и удалите застрявшую бумагу.
Неправильное положение фальца. Общая длина бумаги не равна стандартному размеру. Измерьте общую длину бумаги и используя кнопку точной настройки сделайте её соответствующей стандартным размерам.
Чертёжная бумага не фальцуется (125 кг или легче). Поверхность четырёх валиков фальца загрязнена чернильными пятнами или кусочками бумаги. Отчистите пятна с четырёх валиков фальца, используя комплект очистки
Низкая температура в комнате. Бумага становится неэластичной и её трудно сгибать из-за низкой температуры в зимних условиях. Выполняйте фальцовку после содержания бумаги при температуре от 20 до 25C в течение 3-4 часов.
