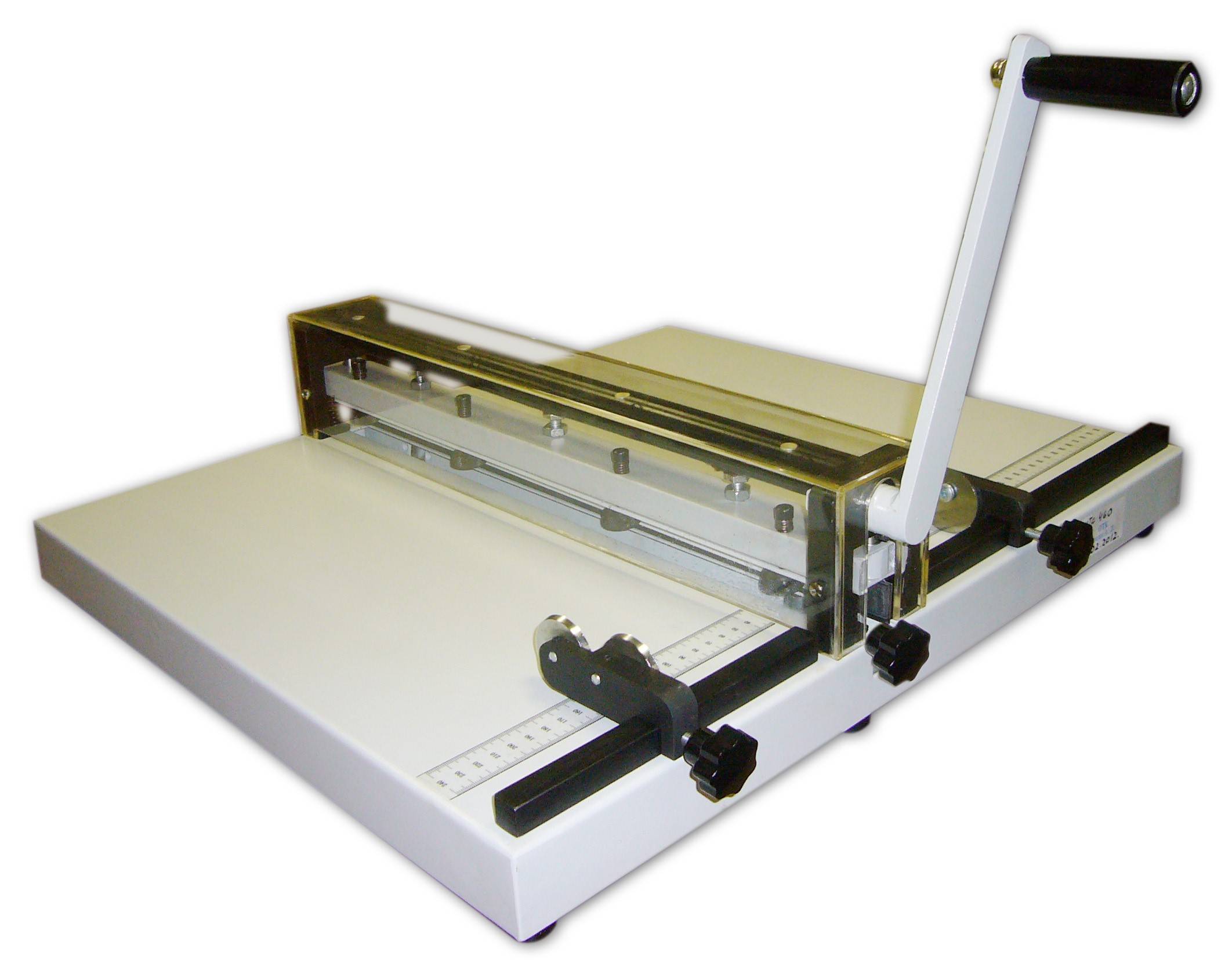

Машина биговально-перфорационная MTС-460(инструкция)

Скачать инструкцию Назначение Данная машина предназначена для ручного бигования листов бумаги шириной до 460 мм.

Технические характеристики
Максимальная ширина биговки - 460 мм;
Регулируемых упоров для бумаги - 2 штуки;
Регулируемых упоров для бумаги - 2 штуки;
Максимальные расстояния до упоров - 340 и 240 мм;
Габариты - 600х620х380 мм (с ручкой);


Порядок работы
• Если требуется наметить только одну линию перфорации, установите
правый боковой упор в соответствии с положением линии и
зафиксируйте упор. Если требуется наметить две линии перфорации,
установите и зафиксируйте также и левый боковой упор.


При перемещении боковых упоров, приподнимайте их над поверхностью
рабочего стола во избежание повреждения устройства.


• После того, как боковые упоры зафиксированы, положите на рабочий
стол лист бумаги, протолкните его в щель между кожухом
перфорационного ножа и рабочим столом и придвиньте вплотную к
заднему упору.
• Если требуется наметить только одну линию перфорации, то выровняйте
лист по правому упору, нажмите на ручку, верните ее в исходное
положение и извлеките лист. Если требуется наметить две линии, то
после этого выровняйте лист по левому упору, вторично нажмите и
верните в исходное положение ручку и после этого извлеките лист.


Замена инструмента
Для снятия инструмента ослабьте 4 эксцентриковых зажима шестигранным
ключом через отверстия в кожухе. Выньте инструмент в бок. Вставьте новый
инструмент. Прижмите его к марзану и затяните 4 эксцентриковых зажима.


Настройка инструмента
Для регулировки равномерного прилегания инструмента к марзану снимите
защитный кожух и отрегулируйте 3 упорных болта, находящихся под
эксцентриковым валом.
